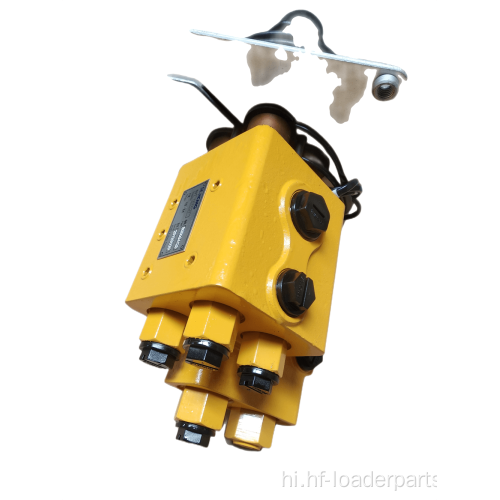

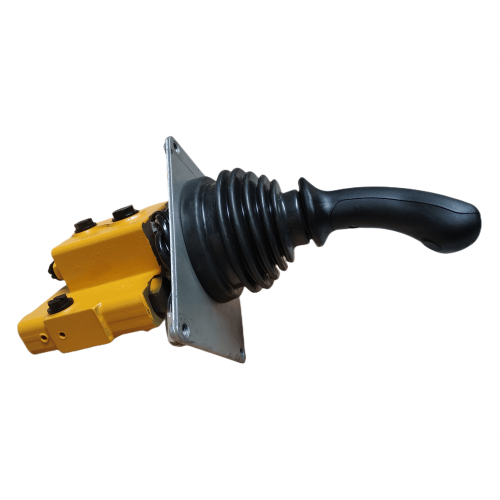

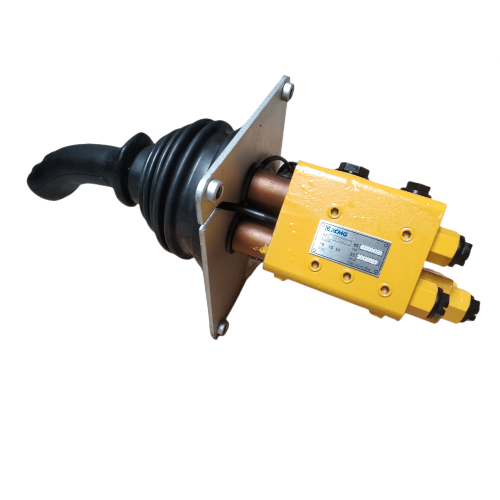

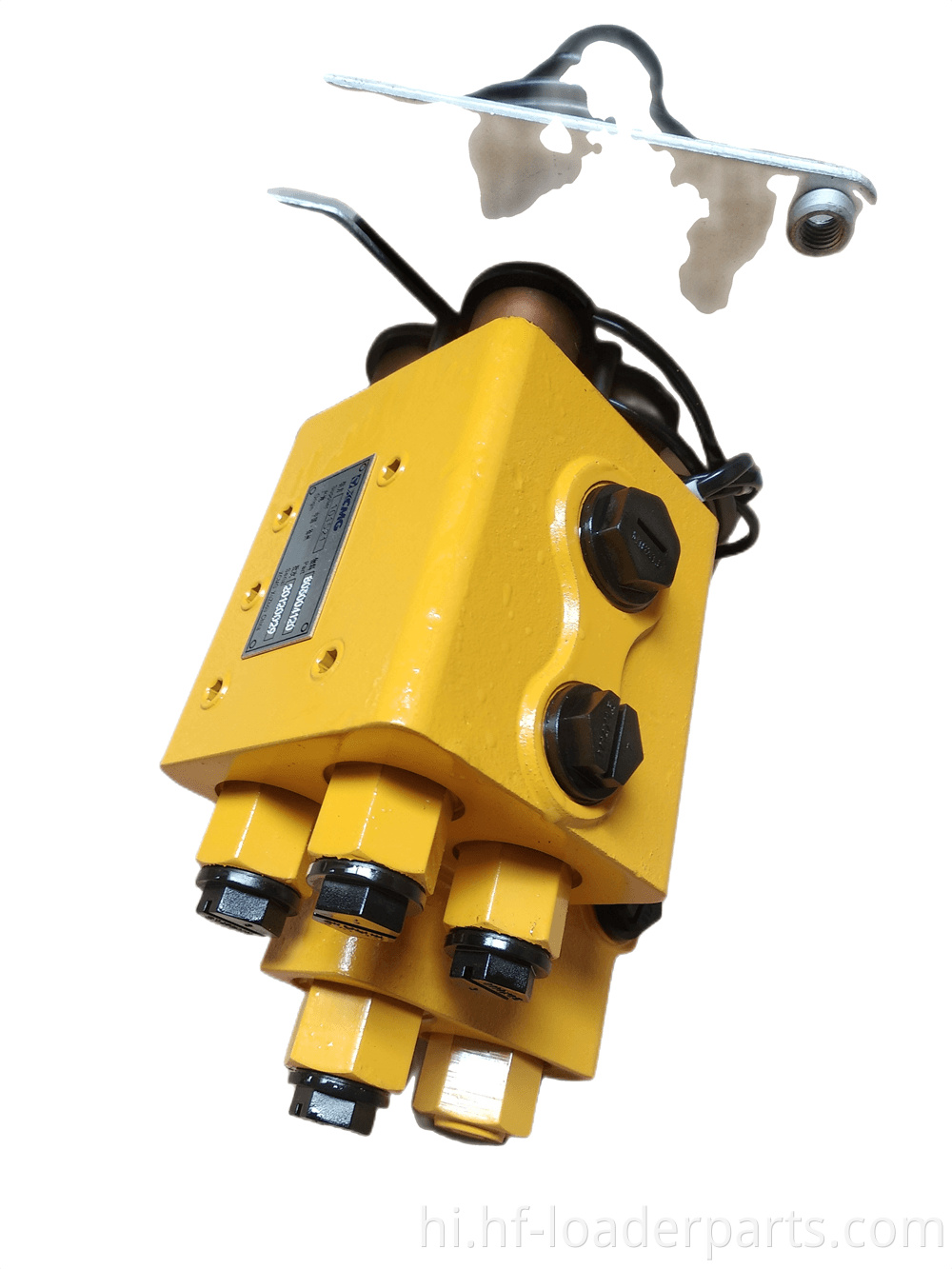

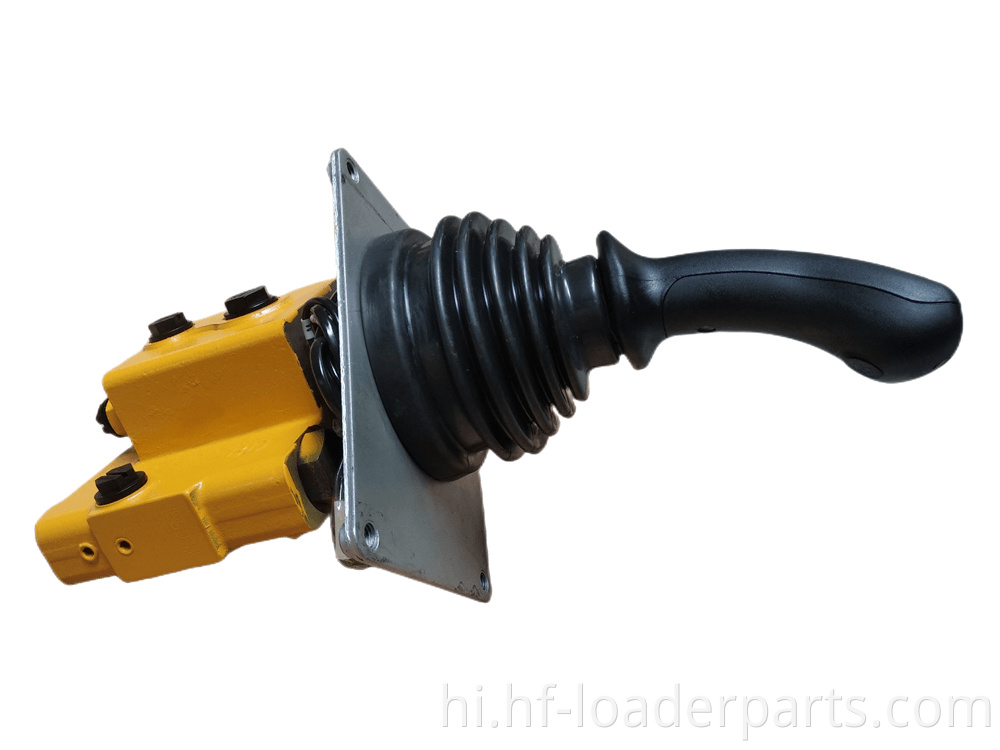

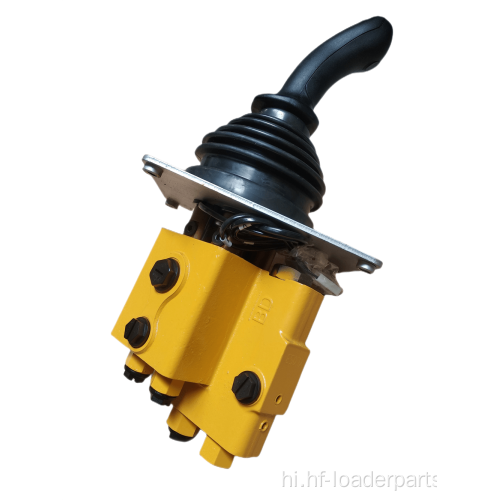

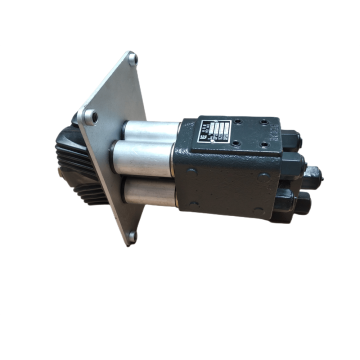

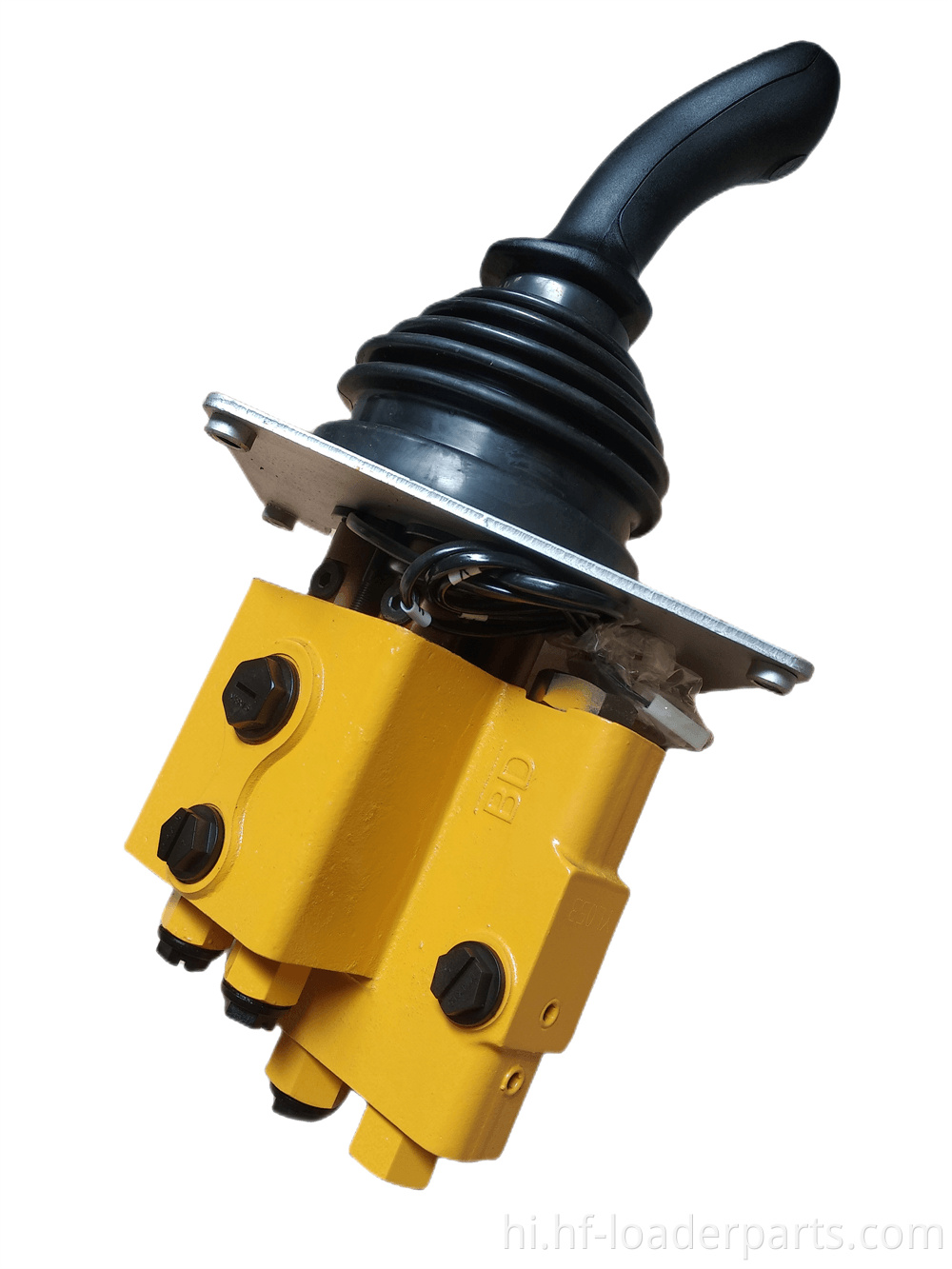

XCMG 803004120 के लिए लोडर पायलट वाल्व

XCMG 500 लोडर पायलट वाल्व, भाग संख्या ： 803004120 ， कार्य सिद्धांत:
पायलट वाल्व व्हील लोडर कंट्रोल हाइड्रोलिक घटक है, वेट वाल्व इलेक्ट्रोमैग्नेट, स्पूल, ड्राइव प्लंजर, वाल्व स्लीव, थिम्बल रॉड, स्टील बॉल, स्टील बॉल सीट, रीसेट स्प्रिंग और इतने पर। स्पूल और शरीर को पिरोया जाता है। ड्राइव प्लंजर का एक छोर इलेक्ट्रोमैग्नेट आर्मेचर के साथ जुड़ा हुआ है और दूसरा छोर स्टील बॉल द्वारा समर्थित है। इसलिए, ऊपरी छोर पर इलेक्ट्रोमैग्नेट के दोनों जोर और निचले छोर पर वसंत के बल दो स्टील की गेंदों और थिम्बल रॉड को जुड़ा हुआ है। थिम्बल रॉड और वाल्व कोर के दो छोरों के बीच एक कुंडलाकार नियंत्रण गुहा है, और क्रमशः वाल्व कोर पर रेडियल होल के साथ संचार किया जाता है। यह एक दो - तीन - डबल गेंद है जो सामान्य रूप से बंद सोलनॉइड वाल्व है। जब इलेक्ट्रोमैग्नेट पावर, पी चैंबर से पायलट वाल्व की गेंद की सीट पर सीधे दबाव तेल में, और रीसेट स्प्रिंग का लोचदार बल भी गेंद की सीट पर काम कर रहा है, तो वाल्व पोर्ट के नीचे पायलट वाल्व बंद है, वाल्व पोर्ट खोला जाता है, ताकि प्रेशर ऑयल रोड और कंट्रोल ऑयल रोड एक ब्लॉक, कंट्रोल ऑयल रोड और ऑयल रिटर्न रोड टी ओपन। इस मामले में, नियंत्रण तेल सड़क उतारने की स्थिति में है; जब इलेक्ट्रोमैग्नेट चार्ज किया जाता है, तो ड्राइव प्लंजर ऊपरी गेंद को नीचे धकेलता है, ऊपरी वाल्व पोर्ट बंद हो जाता है, और निचले वाल्व पोर्ट खोला जाता है। इसलिए, नियंत्रण तेल सर्किट और वापसी तेल सर्किट अवरुद्ध हैं, और एक ही समय में दबाव तेल सर्किट और नियंत्रण तेल सर्किट खोला जाता है। दबाव तेल पायलट वाल्व के नियंत्रण गुहा के माध्यम से वाल्व शरीर के तिरछे मार्ग में प्रवेश करता है ताकि नियंत्रण तेल काम करने की स्थिति में हो।
पायलट वाल्व सहायक वाल्व हैं जिनका उपयोग अन्य वाल्वों या घटकों में नियंत्रण तंत्र को संचालित करने के लिए किया जाता है। पायलट वाल्व गीले वाल्व इलेक्ट्रोमैग्नेट, स्पूल, ड्राइव प्लंजर, वाल्व स्लीव, थिम्बल रॉड, स्टील बॉल, स्टील बॉल सीट, रीसेट स्प्रिंग और इतने पर से बना है। थ्रेड कनेक्शन के लिए हार्ड सील बटरफ्लाई वाल्व स्पूल और बॉडी। ड्राइव प्लंजर का एक छोर इलेक्ट्रोमैग्नेट आर्मेचर के साथ जुड़ा हुआ है और दूसरा छोर स्टील बॉल द्वारा समर्थित है। इसलिए, ऊपरी छोर पर इलेक्ट्रोमैग्नेट के दोनों जोर और निचले छोर पर वसंत के बल दो स्टील की गेंदों और थिम्बल रॉड को जुड़ा हुआ है। थिम्बल रॉड और वाल्व कोर के दो छोरों के बीच एक कुंडलाकार नियंत्रण गुहा है, और क्रमशः वाल्व कोर पर रेडियल होल के साथ संचार किया जाता है। यह एक दो - तीन - डबल गेंद है जो सामान्य रूप से बंद सोलनॉइड वाल्व है।
लोडर हाइड्रोलिक घटकों को निम्नलिखित भागों में विभाजित किया जाता है: हाइड्रोलिक गियर पंप 、 लोडर मल्टी वे वाल्व 、 लोडर वैरिएबल स्पीड पंप 、 लोडर पायलट वाल्व 、 लोडर फुल हाइड्रोलिक स्टीयरिंग गियर 、 प्रवाह प्रवर्धन वाल्व 、 चर गति नियंत्रण वाल्व 、 लोडर हाइड्रोलिक 、 हाइड्रोलिक तेल फ़िल्टर 、 स्क्रू-इन, कारतूस-शैली हाइड्रोलिक राहत वाल्व 、 फ्लो एम्प्लिफिकेशन वाल्व 、 लोडर प्रेशर कमिंग वाल्व 、 लोडर हाइड्रोलिक सिलेंडर 、 लोडर स्टीयरिंग कंट्रोल वाल्व。
