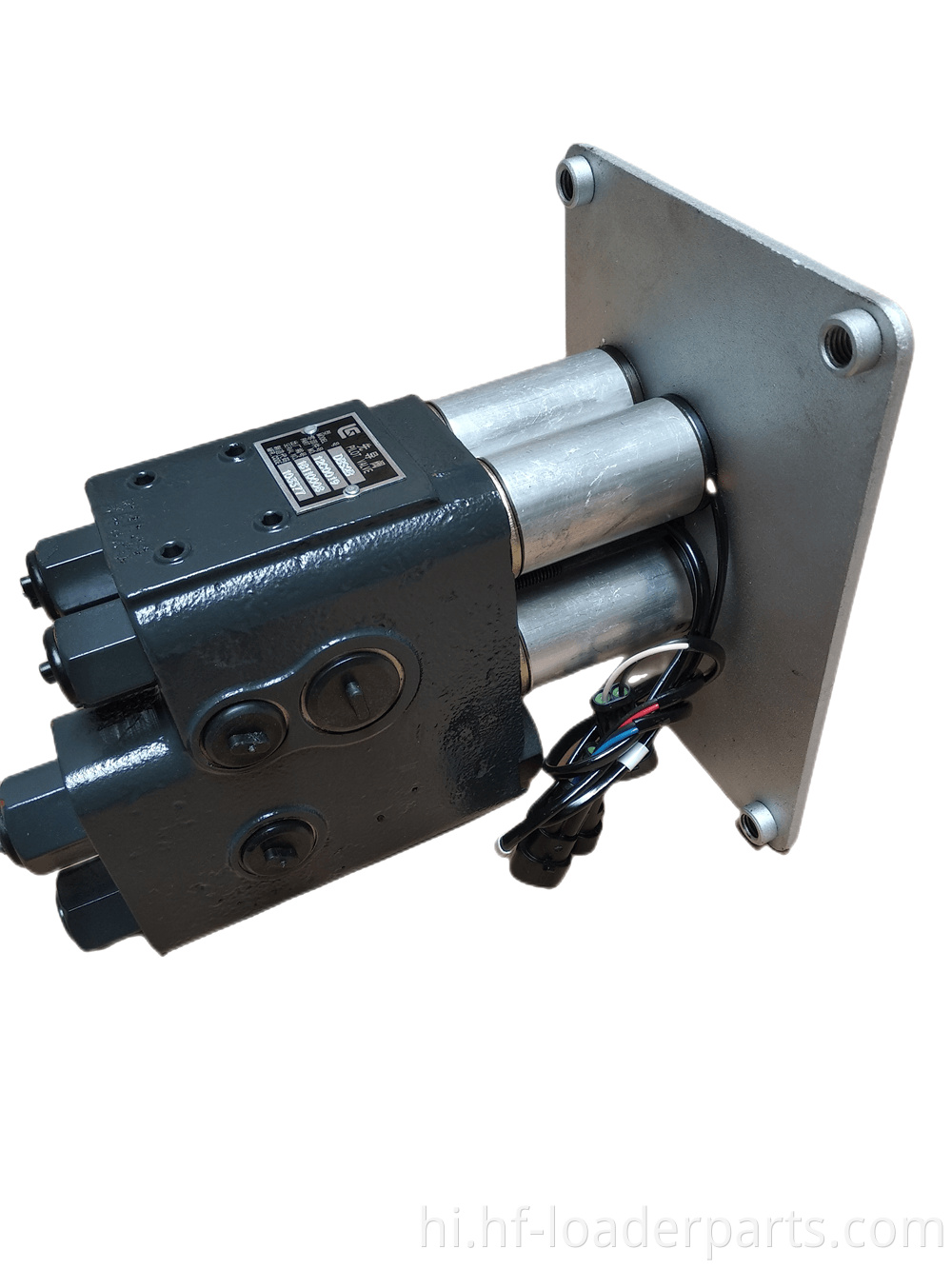

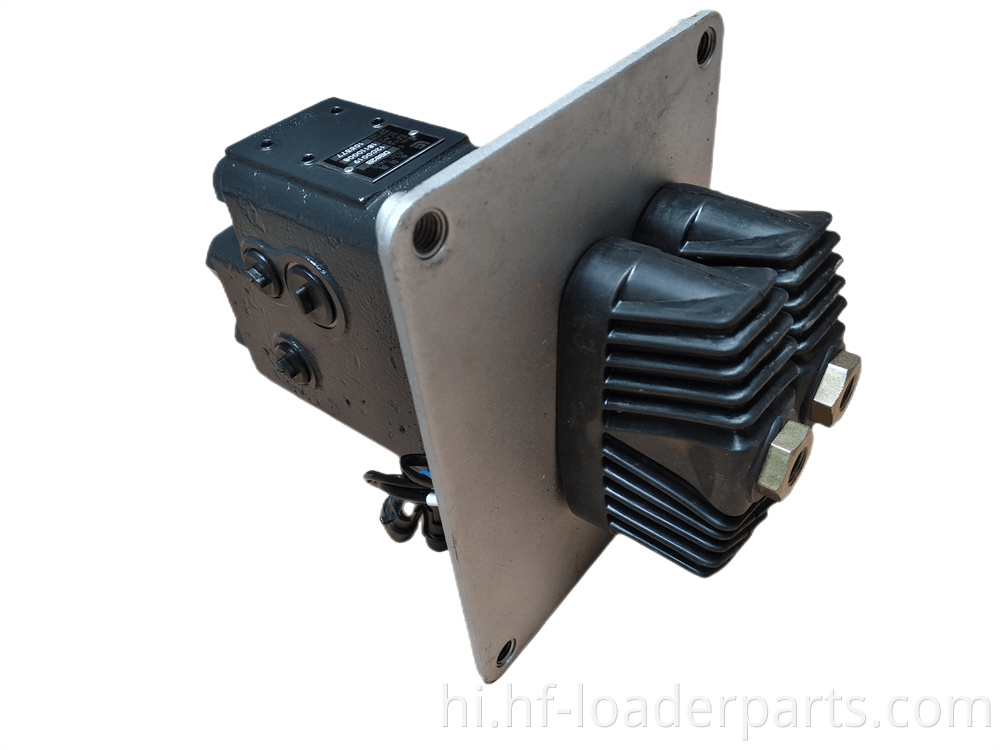

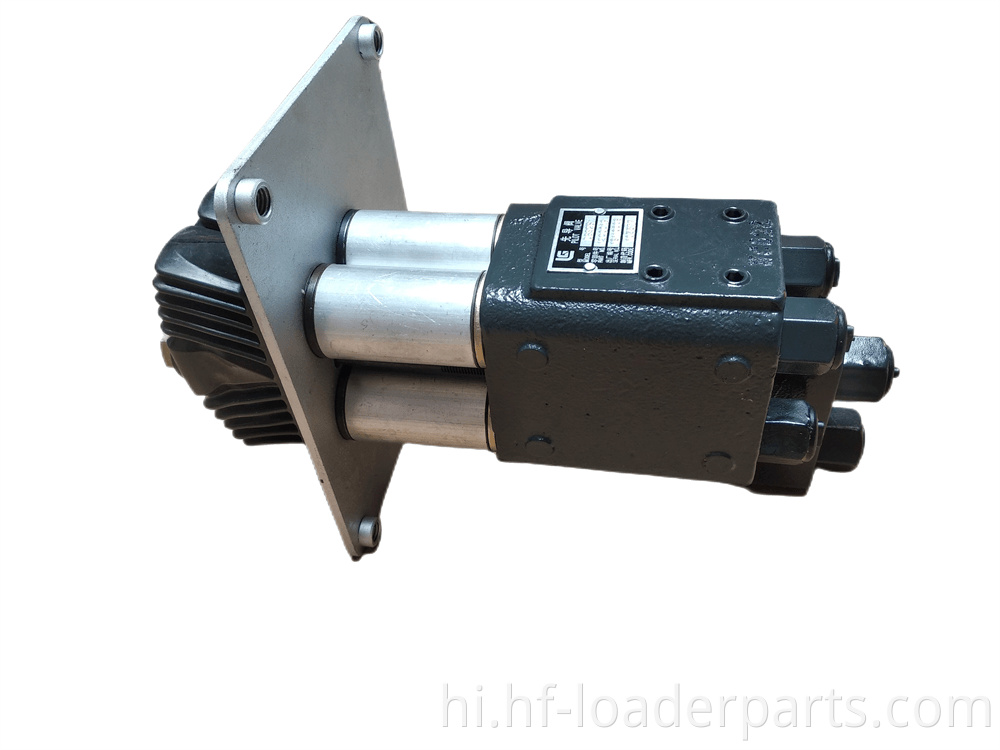

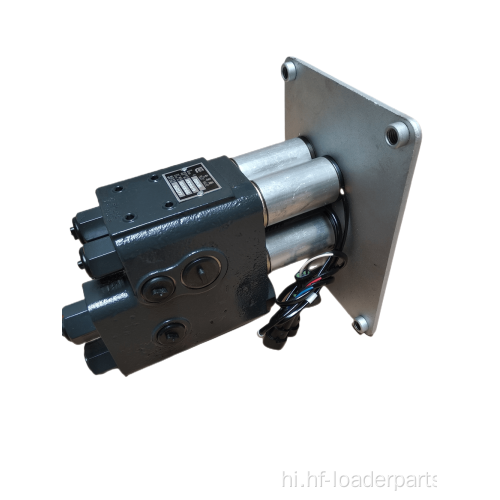

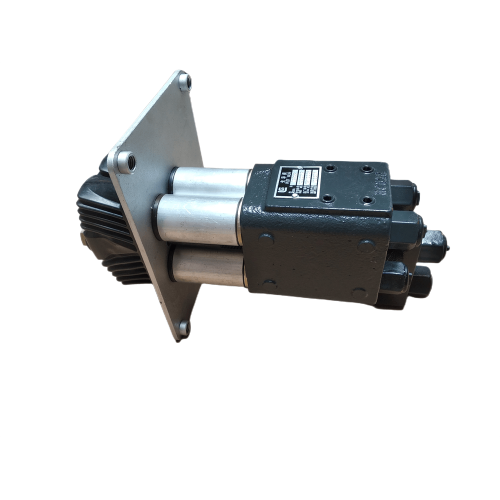

Liugong 862H 856H 12C0019 के लिए लोडर पायलट वाल्व

Liugong 862H 856H 12C0019/Liugong 862H लोडर पायलट वाल्व 12C0019/12C0019 लोडर पायलट वाल्व/Liugong 856H लोडर पायलट वाल्व के लिए लोडर पायलट वाल्व
Liugong 862H 856H rast PART NURBER ： 12C0019 के लिए लोडर पायलट वाल्व
लोडर पायलट वाल्व दबाव के माप और समायोजन के लिए विशिष्टता:
1. पायलट दबाव का मापन
Liugong 862h लोडर को एक उदाहरण के रूप में लें, मल्टी-वे वाल्व को फ्रंट फ्रेम पर स्थापित किया गया है, और पायलट दबाव को पायलट नियंत्रण के अंत में मापा जा सकता है जब मल्टी-वे वाल्व अवरोही स्थिति में होता है। बाल्टी को उठाने और प्राप्त करने का पायलट नियंत्रण अंत मल्टी-वे वाल्व (बकेट साइड) के सामने की स्थिति से मेल खाता है, और बकेट को छोड़ने और टिपिंग करने का पायलट नियंत्रण अंत मल्टी-वे वाल्व (कैब साइड) के पीछे की स्थिति से मेल खाता है। । तेल का तापमान मापते समय होता है: 45 ~ 55 ℃, विजडम मैन्युफैक्चरिंग कॉन्सेप्ट की सार्वजनिक संख्या, निर्माण मशीनरी निर्माण उद्योग से संबंधित सैद्धांतिक ज्ञान साझाकरण पर ध्यान केंद्रित करती है।
वर्किंग डिवाइस को जमीन पर नीचे रखें, हाथ ब्रेक खींचें, और टायर वेज को कसने के लिए लकड़ी के ब्लॉक या पत्थरों का उपयोग करें। इंजन को बंद करें, जॉयस्टिक को 10 बार नियंत्रित करें, 5 बार स्टीयरिंग व्हील, पाइपलाइन में हाइड्रोलिक तेल के शेष दबाव को छोड़ दें।
1) परीक्षण उपकरण कनेक्ट करें
चरण 1: टी कनेक्टर डी के साथ एक साथ दबाव गेज कनेक्टर बी स्थापित करें
चरण 2: वंश नियंत्रण ट्यूब को हटा दें।
चरण 3: टी संयुक्त डी को डिसेंट कंट्रोल जॉइंट से कस लें और डिसेंट पायलट कंट्रोल पाइप के साथ कनेक्ट करें।
चरण 4: टी कनेक्टर डी को प्रेशर ट्यूब सी कनेक्टर को कस लें।
चरण 5: एक तेल दबाव गेज जी को 0 से 6MPA की सीमा के साथ कनेक्ट करें। प्रेशर गेज सी।
2) इंजन शुरू करें, पायलट वाल्व हैंडल को अवरोही स्थिति में रखें, चरम स्थिति में उतरते हुए, और धीरे -धीरे थ्रॉटल को अधिकतम (2200 आरपीएम) तक बढ़ाएं। तेल दबाव गेज के स्थिर दबाव मूल्य का निरीक्षण करें, अर्थात्, परीक्षण के तहत लोडर वर्किंग डिवाइस के हाइड्रोलिक सिस्टम के वर्तमान पायलट नियंत्रण दबाव।
3) मूल्यांकन मानक मान के साथ मापा मूल्य की तुलना करें, और गलती निदान प्रक्रिया के अनुसार अन्य नैदानिक ​​उपायों को समायोजित या लें। परीक्षण पूरा होने के बाद, टेस्ट टूल को अलग करने और असेंबल करने की प्रक्रिया के दौरान रिसाव हाइड्रोलिक तेल को पोंछ लें।
2. पायलट दबाव समायोजन
पायलट पंप राहत वाल्व स्टीयरिंग पायलट ट्विन पंप के पायलट पंप पर स्थापित किया गया है। लॉक नट को ढीला करें और विनियमन पेंच को चालू करें।
◆ दबाव बढ़ाएं और दक्षिणावर्त मुड़ें।
दबाव कम करें और वामावर्त मुड़ें।
★ समायोजित करने की मात्रा को समायोजित करने की मात्रा लगभग 1MPA प्रति रोटेशन है।
★ महिला लॉकिंग बल अस्वीकृति: 35 ± 5N.M।
लोडर हाइड्रोलिक घटकों को निम्नलिखित भागों में विभाजित किया जाता है: हाइड्रोलिक गियर पंप 、 लोडर मल्टी वे वाल्व 、 लोडर वैरिएबल स्पीड पंप 、 लोडर पायलट वाल्व 、 लोडर फुल हाइड्रोलिक स्टीयरिंग गियर 、 प्रवाह प्रवर्धन वाल्व 、 चर गति नियंत्रण वाल्व 、 लोडर हाइड्रोलिक 、 हाइड्रोलिक तेल फ़िल्टर 、 स्क्रू-इन, कारतूस-शैली हाइड्रोलिक राहत वाल्व 、 फ्लो एम्प्लिफिकेशन वाल्व 、 लोडर प्रेशर कमिंग वाल्व 、 लोडर हाइड्रोलिक सिलेंडर 、 लोडर स्टीयरिंग कंट्रोल वाल्व。
लोडर सहायक उपकरण लागू मॉडल: 835、836、842、862、88888、365B 、 375A 、 375B 、 385B 、 395B 、 766A 、 777A 、 8128H 、 816C 、 818C 、 820C 、 820C 、 820C 、 820C 、 820C 、 820C 、 820C 、 816C 、 816C 、 816C 、 820C 、 820C 、 816C 、 820C 、 816C 、 816C 、 816C 、 8128C 、 820C 、 820C 、 8128 、 856H 、 856H 、 856H-5T 、 860H 、 862H 、 870H 、 877iii 、 886H 、 888iii 、 890H 、 CLG F190 、 CLG325 、 CLG328 、 CLG355A CLG365A 、 77 、 CLG812C 、 CLG812C 、 CLG816 、 CLG816A 、 CLG816A 、 、 CLG816C 、 CLG816-I 、 CLG818C 、 CLG820 、 CLG820C 、 CLG820C-I 、 CLG820C-I 、 CLG825C 、 CLG825C 、 CLG825C-3 、 CLG833 、 CLG8333 、 CLG833 、 CLG836-I 、 CLG842 、 CLG842ⅲ 、 CLG842ⅲ 、 CLG853 、 CLG855 、 CLG855 、 CLG855N 、 CLG855N 、 CLG855N-3 、 CLG856 、 CLG856H 、 CLG856-LNG 、 CLG862 、 CLG862-LNG862 、 CLG862-LNG862 、 、 CLG888III 、 CLG888-LNG 、 CLG9045E 、 CLG925E 、 CLG939E 、 F180 、 F330 、 ZL30E 、 ZL30E 、 ZL40B 、 ZL40B 、 ZL40B 、 ZL50C 、 ZL50CN 、 ZL50CN
